第二节  电流表

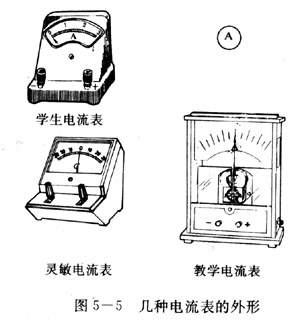

测量长度可以用刻度尽,测量时间可以用钟表,型量电流要用专门的仪表_电流表.电流表的种类很多,图5一5绘出了几种电流表的外形,右上角是电流表在电路图中的符号.

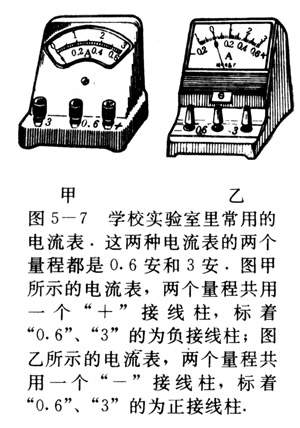

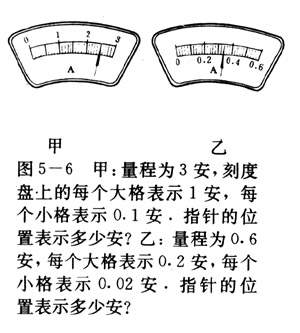

电流表的示数电流袭的刻度盘上标有符号A和表示电流值的刻度.电流表的"0"点通常在左端.当被测电路中的电流为零时,指针指在"0"点;当被测电路中有电流时,指针偏转,指针稳定后所指的刻度,就是被测电路中的电流值.每个电流表都有一定的测量范围----量程.在读取数据之前,要先确认你使用的电流表的量程,然后根据量提确认每个大格和每个小格所表示的电流值(图5-6)学校实验室里常用的电流表有三个接钱桂,两个量程(图5-7).

电流表的使用电流表的内部构造比较精密,使用不当.很容易烧坏电流表.团此,我们要学会下述正确使用电流表的规则.

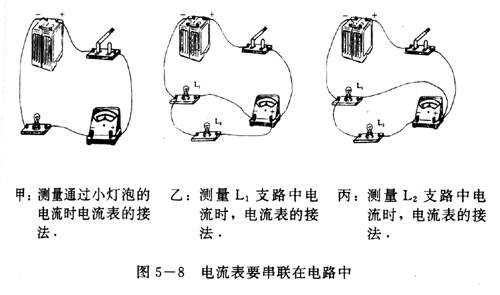

1.电流表要串联在电路中.要测量某一部分电路中的电流,必须把电流表串联在这部分电路里(图5-8).

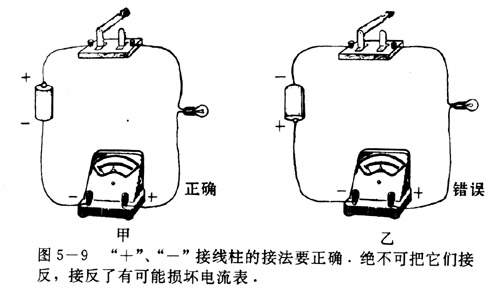

2."+"、“一”接钱柱的接法要正确.连接电流表时,必须使电流从“+”接线柱流进电流袭,从“一”接钱柱流出来(图5-9)


3.被测电流不要超过电流表的量程.被测电流超过电流表的量程时,不仅测不出电流值,电流表的指针还会被打弯,甚至烧坏电流表.在不能预先估计被测电流大小的清流下,要先拿电路的一个城头迅速试触电流表的接柱(图5-10),看着指针的偏转是否在易程之内.如果超出量程,就要改用更大量程的电流表.

4.绝对不允许不经过用电器而把电流表直接连到电源的两极上.否则,电流表将很快烧坏.
